חומר סטנדרטי

Nitrile גומי NBR או Fluororubber FKM

* צירופי חומר אחרים ניתן להתאים אישית

על פי תנאי העבודה.

הצגת המוצר

חותם מרובע המכונה גם חותם X-Ring, נוצר על ידי גיפור בתבנית כדי ליצור חותמת חותם אשר חתך את החלק הוא ארבע שפתיים חותם.

יתרון המוצר

עלות נמוכה פתרון איטום

לא מעוות בקלות בתנועה הידראולית ותגובה הדדית

חתך סימטרי

משחק יחיד או כפול נתמך

יישומים רחב, קל להתאים

לחץ מגע אחיד וזליגה נמוכה

התקנה פשוטה & מהירה ללא עזר

תאימות גבוהה, כמעט תואמת את כל הנוזלים

עקרון האטימה

טבעת מרובע הוא מרכיב איטום אשר מתאים

עבור בוכנות, מוטות בוכנה, plungers, וכו 'ב reciproca

טינג תנועה; והוא יכול להיות מיושם גם על פירים ו

mandrels, וכו 'תחת הנדנדה, ספירלה סיבוב con

-חידושים. כאשר מותקן בצורות שונות של חריצים,

דחיסה מראש רדיאלי או צירתי מקנה הראשונית

יכולת איטום טבעת ארבע, אשר מגדיל את

כוח איטום ככל שהלחץ עולה. תחת יון- act

של לחץ, הצורה החתך של טבעת ארבע

יעשה את הלחץ מועבר באופן שווה בכל ההיבטים

(כפי שמוצג בדמות הנכונה, יש לו אפקט אטימה טובה).

תנאי הפעלה

מהירות	לחץ	טמפרטורה	מדיה	קוטר מסופק
-	0-20Mpa	-30 ℃ ~ 200 ℃	שמן הידראולי (בסיס שמן מינרלי)	3 מ"מ - 600 מ"מ

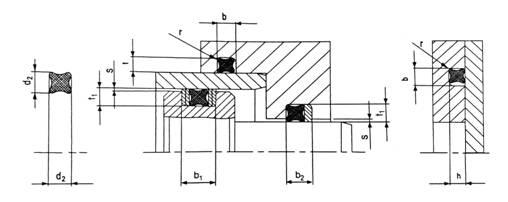

ציור טכני

מידות הרכבה

d ₂	t / h	t ₁	.ב	ייצור	S
1.02	0.75	0.80	1.20	0.10	0.03
1.27	0.90	1.00	1.40	0.10	0.03
1.52	1.15	1.25	1.70	0.22	0.04
1.78	1.40	1.50	2.00	0.22	0.05
2.62	2.25	2.30	3.00	0.30	0.08
3.53	3.10 (3.00)	3.20 (3.15)	4.00	0.40	0.08
5.33	4.75 (4.50)	4.90 (4.75)	6.00	0.40	0.10
6.99	6.20 (6.00)	6.40 (6.20)	8.00	0.60	0.10

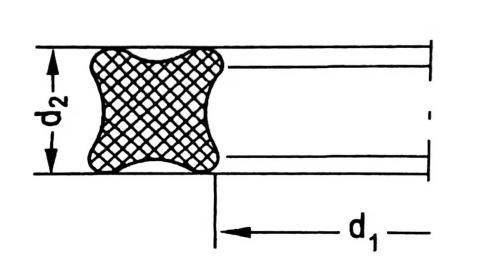

רשימת מפרט

d1	±	d2	±	d1	±	d2	±
0.74	0.1	1.02	0.08	113.89	0.76	3.53	0.1
1.07	0.1	1.27	0.08	113.07	0.76	3.53	0.1
1.42	0.1	1.52	0.08	120.24	0.76	3.53	0.1
1.78	0.13	1.02	0.08	123.42	0.84	3.53	0.1
1.78	0.13	1.78	0.08	126.59	0.84	3.53	0.1
2	0.13	1.5	0.08	129.77	0.84	3.53	0.1
2.57	0.13	1.78	0.08	132.94	0.89	3.53	0.1
2.9	0.13	1.78	0.08	136.12	0.89	3.53	0.1
3.68	0.13	1.78	0.08	139.29	0.89	3.53	0.1
4.47	0.13	1.78	0.08	142.47	0.89	3.53	0.1
5.28	0.13	1.78	0.08	145.64	0.89	3.53	0.1
6.07	0.13	1.78	0.08	148.82	0.89	3.53	0.1
7.65	0.13	1.78	0.08	151.99	0.89	3.53	0.1
8.2	0.13	1.78	0.08	158.34	1.02	3.53	0.1
9.25	0.13	1.78	0.08	164.69	1.02	3.53	0.1
10.82	0.13	1.78	0.08	171.04	1.02	3.53	0.1
12.42	0.13	1.78	0.08	177.39	1.02	3.53	0.1
14	0.18	1.78	0.08	183.74	1.14	3.53	0.1
15.6	0.23	1.78	0.08	190.09	1.14	3.53	0.1
17.17	0.23	1.78	0.08	196.44	1.14	3.53	0.1
18.77	0.23	1.78	0.08	202.79	1.14	3.53	0.1
20.35	0.23	1.78	0.08	209.14	1.27	3.53	0.1
21.95	0.23	1.78	0.08	215.49	1.27	3.53	0.1
23.52	0.23	1.78	0.08	221.84	1.27	3.53	0.1
25.12	0.25	1.78	0.08	228.19	1.27	3.53	0.1
26.7	0.25	1.78	0.08	234.54	1.4	3.53	0.1
28.3	0.25	1.78	0.08	240.89	1.4	3.53	0.1
29.87	0.28	1.78	0.08	247.24	1.4	3.53	0.1
31.47	0.28	1.78	0.08	253.59	1.4	3.53	0.1
33.05	0.28	1.78	0.08	266.29	1.4	3.53	0.1
34.65	0.33	1.78	0.08	278.99	1.65	3.53	0.1
37.82	0.33	1.78	0.08	291.69	1.65	3.53	0.1
41	0.33	1.78	0.08	304.39	1.65	3.53	0.1
44.17	0.38	1.78	0.08	329.79	1.65	3.53	0.1
47.35	0.38	1.78	0.08	355.19		3.53	0.1
50.52	0.46	1.78	0.08	38.59	1.65	3.53	0.1
53.7	0.46	1.78	0.08	405.26	1.9	3.53	0.1
56.87	0.46	1.78	0.08	430.66	2.16	3.53	0.1
60.05	0.46	1.78	0.08	456.06	2.42	3.53	0.1
63.22	0.46	1.78	0.08	10.46	0.13	5.33	0.13
66.4	0.51	1.78	0.08	12.07	0.13	5.33	0.13
69.57	0.51	1.78	0.08	13.64	0.18	5.33	0.13
72.75	0.51	1.78	0.08	15.24	0.23	5.33	0.13
75.92	0.61	1.78	0.08	16.81	0.23	5.33	0.13
82.27	0.61	1.78	0.08	18.42	0.25	5.33	0.13
88.62	0.61	1.78	0.08	19.99	0.25	5.33	0.13
94.97	0.69	1.78	0.08	21.59	0.25	5.33	0.13
101.32	0.69	1.78	0.08	23.16	0.25	5.33	0.13
107.67	0.76	1.78	0.08	24.77	0.25	5.33	0.13
114.02	0.76	1.78	0.08	26.34	0.25	5.33	0.13
120.37	0.76	1.78	0.08	27.94	0.3	5.33	0.13
126.72	0.94	1.78	0.08	29.51	0.3	5.33	0.13
133.07	0.94	1.78	0.08	31.12	0.3	5.33	0.13
1.24	0.1	2.62	0.08	32.69	0.3	5.33	0.13
2.06	0.1	2.62	0.08	34.29	0.3	5.33	0.13
2.84	0.13	2.62	0.08	37.47	0.38	5.33	0.13
3.63	0.13	2.62	0.08	39.2	0.38	5.33	0.13
4.42	0.13	2.62	0.08	40.64	0.38	5.33	0.13
5.23	0.13	2.62	0.08	43.82	0.38	5.33	0.13
6.02	0.13	2.62	0.08	45.2	0.38	5.33	0.13
7.59	0.13	2.62	0.08	46.99	0.38	5.33	0.13
9.19	0.13	2.62	0.08	50.17	0.46	5.33	0.13
10.2	0.13	2.62	0.08	53.34	0.46	5.33	0.13
10.77	0.13	2.62	0.08	56.52	0.46	5.33	0.13
12.37	0.13	2.62	0.08	59.69	0.46	5.33	0.13
13.94	0.18	2.62	0.08	62.84	0.51	5.33	0.13
14.7	0.23	2.62	0.08	66.04	0.51	5.33	0.13
14.8	0.23	2.62	0.08	69.22	0.51	5.33	0.13
15.54	0.23	2.62	0.08	72.39	0.51	5.33	0.13
16.2	0.23	2.62	0.08	75.59	0.61	5.33	0.13
17.12	0.23	2.62	0.08	78.74	0.61	5.33	0.13
18.72	0.23	2.62	0.08	81.92	0.61	5.33	0.13
20.29	0.25	2.62	0.08	85.09	0.61	5.33	0.13
21.89	0.25	2.62	0.08	88.27	0.61	5.33	0.13
23.47	0.25	2.62	0.08	91.44	0.71	5.33	0.13
25.07	0.25	2.62	0.08	94.62	0.71	5.33	0.13
26.64	0.25	2.62	0.08	97.79	0.71	5.33	0.13
28.24	0.25	2.62	0.08	100.97	0.71	5.33	0.13
29.82	0.3	2.62	0.08	104.14	0.71	5.33	0.13
31.42	0.3	2.62	0.08	107.32	0.76	5.33	0.13
32.99	0.3	2.62	0.08	110.49	0.76	5.33	0.13
34.59	0.3	2.62	0.08	113.67	0.76	5.33	0.13
36.17	0.3	2.62	0.08	116.84	0.76	5.33	0.13
37.77	0.3	2.62	0.08	120.02	0.76	5.33	0.13
39.34	0.38	2.62	0.08	123.19	0.76	5.33	0.13
40.94	0.38	2.62	0.08	126.37	0.94	5.33	0.13
42.52	0.38	2.62	0.08	129.54	0.94	5.33	0.13
44.12	0.38	2.62	0.08	132.72	0.94	5.33	0.13
45.69	0.38	2.62	0.08	135.89	0.94	5.33	0.13
47.29	0.38	2.62	0.08	139.07	0.94	5.33	0.13
48.9	0.43	2.62	0.08	142.24	0.94	5.33	0.13
50.47	0.43	2.62	0.08	145.42	0.94	5.33	0.13
52.07	0.43	2.62	0.08	148.49	0.94	5.33	0.13
53.64	0.43	2.62	0.08	151.77	0.94	5.33	0.13
55.25	0.43	2.62	0.08	158.12	1.02	5.33	0.13
56.82	0.43	2.62	0.08	164.47	1.02	5.33	0.13
58.42	0.51	2.62	0.08	170.82	1.02	5.33	0.13
59.99	0.51	2.62	0.08	177.17	1.02	5.33	0.13
61.6	0.51	2.62	0.08	183.52	1.14	5.33	0.13
63.17	0.51	2.62	0.08	189.87	1.14	5.33	0.13
64.77	0.51	2.62	0.08	196.22	1.14	5.33	0.13
66.34	0.51	2.62	0.08	202.57	1.14	5.33	0.13
67.95	0.56	2.62	0.08	208.92	1.27	5.33	0.13
69.52	0.56	2.62	0.08	215.27	1.27	5.33	0.13
71.12	0.56	2.62	0.08	221.62	1.27	5.33	0.13
72.69	0.56	2.62	0.08	227.97	1.27	5.33	0.13
75.87	0.61	2.62	0.08	234.32	1.4	5.33	0.13
82.22	0.61	2.62	0.08	240.67	1.4	5.33	0.13
88.57	0.61	2.62	0.08	247.02	1.4	5.33	0.13
94.92	0.71	2.62	0.08	253.37	1.4	5.33	0.13
101.27	0.71	2.62	0.08	266.07	1.52	5.33	0.13
107.62	0.76	2.62	0.08	278.77	1.52	5.33	0.13
113.97	0.76	2.62	0.08	291.47	1.65	5.33	0.13
120.32	0.76	2.62	0.08	304.17	1.65	5.33	0.13
126.67	0.89	2.62	0.08	329.57	1.65	5.33	0.13
133.02	0.89	2.62	0.08	354.97	1.78	5.33	0.13
139.37	0.89	2.62	0.08	380.37	1.78	5.33	0.13
145.72	0.89	2.62	0.08	405.26	1.91	5.33	0.13
152.07	0.89	2.62	0.08	430.66	2.03	5.33	0.13
158.42	1.02	2.62	0.08	456.06	2.15	5.33	0.13
164.77	1.02	2.62	0.08	481.41	2.25	5.33	0.13
171.12	1.02	2.62	0.08	506.81	2.41	5.33	0.13
177.47	1.02	2.62	0.08	532.21	2.41	5.33	0.13
183.82	1.14	2.62	0.08	557.61	2.54	5.33	0.13
190.17	1.14	2.62	0.08	582.68	2.67	5.33	0.13
196.52	1.14	2.62	0.08	608.08	2.79	5.33	0.13
202.87	1.14	2.62	0.08	633.48	2.92	5.33	0.13
209.22	1.27	2.62	0.08	658.88	3.05	5.33	0.13
215.57	1.27	2.62	0.08	113.67	0.84	6.99	0.15
221.92	1.27	2.62	0.08	116.84	0.84	6.99	0.15
228.27	1.27	2.62	0.08	120.02	0.84	6.99	0.15
234.62	1.4	2.62	0.08	123.19	0.84	6.99	0.15
240.97	1.4	2.62	0.08	126.37	0.94	6.99	0.15
247.32	1.4	2.62	0.08	129.54	0.94	6.99	0.15
4.34	0.13	3.53	0.1	132.72	0.94	6.99	0.15
5.94	0.13	3.53	0.1	135.89	0.94	6.99	0.15
7.52	0.13	3.53	0.1	139.07	0.94	6.99	0.15
9.12	0.13	3.53	0.1	142.24	0.94	6.99	0.15
10.69	0.13	3.53	0.1	145.42	0.94	6.99	0.15
12.29	0.13	3.53	0.1	148.59	0.94	6.99	0.15
13.87	0.18	3.53	0.1	151.77	0.94	6.99	0.15
15.47	0.23	3.53	0.1	158.12	1.02	6.99	0.15
17.04	0.23	3.53	0.1	160.5	1.02	6.99	0.15
18.2	0.25	3.53	0.1	1647.47	1.02	6.99	0.15
18.64	0.25	3.53	0.1	170.82	1.02	6.99	0.15
20.22	0.25	3.53	0.1	177.17	1.02	6.99	0.15
21.82	0.25	3.53	0.1	183.52	1.14	6.99	0.15
23.39	0.25	3.53	0.1	189.87	1.14	6.99	0.15
24.99	0.25	3.53	0.1	196.22	1.14	6.99	0.15
26.57	0.25	3.53	0.1	202.27	1.14	6.99	0.15
28.17	0.3	3.53	0.1	215.27	1.4	6.99	0.15
29.74	0.3	3.53	0.1	227.97	1.4	6.99	0.15
31.34	0.3	3.53	0.1	240.67	1.4	6.99	0.15
32.92	0.3	3.53	0.1	253.37	1.4	6.99	0.15
34.52	0.3	3.53	0.1	266.07	1.52	6.99	0.15
36.09	0.3	3.53	0.1	278.77	1.52	6.99	0.15
37.69	0.38	3.53	0.1	291.47	1.52	6.99	0.15
40.87	0.38	3.53	0.1	304.17	1.52	6.99	0.15
44.04	0.38	3.53	0.1	316.87	1.52	6.99	0.15
47.22	0.46	3.53	0.1	329.57	1.52	6.99	0.15
50.39	0.46	3.53	0.1	342.27	1.79	6.99	0.15
53.57	0.46	3.53	0.1	354.97	1.79	6.99	0.15
56.74	0.51	3.53	0.1	367.67	1.79	6.99	0.15
59.92	0.51	3.53	0.1	380.37	1.79	6.99	0.15
63.09	0.51	3.53	0.1	393.07	1.79	6.99	0.15
66.27	0.51	3.53	0.1	405.26	1.9	6.99	0.15
69.44	0.61	3.53	0.1	417.96	1.9	6.99	0.15
72.62	0.61	3.53	0.1	430.66	2.05	6.99	0.15
75.79	0.61	3.53	0.1	443.36	2.15	6.99	0.15
78.97	0.61	3.53	0.1	456.06	2.15	6.99	0.15
82.14	0.61	3.53	0.1	468.76	2.15	6.99	0.15
85.32	0.61	3.53	0.1	481.46	2.29	6.99	0.15
88.49	0.61	3.53	0.1	494.16	2.29	6.99	0.15
91.67	0.71	3.53	0.1	506.86	2.41	6.99	0.15
94.84	0.71	3.53	0.1	532.26	2.41	6.99	0.15
98.02	0.71	3.53	0.1	557.66	2.55	6.99	0.15
101.19	0.71	3.53	0.1	582.68	2.65	6.99	0.15
104.37	0.71	3.53	0.1	608.08	2.8	6.99	0.15
107.54	0.76	3.53	0.1	633.48	2.9	6.99	0.15
110.72	0.76	3.53	0.1	658.87	3.05	6.99	0.15

* מפרטים נוספים על הבקשה, אנחנו גם אספקת מוצרים מפנה או מוצרים מוגמרים למחצה.
